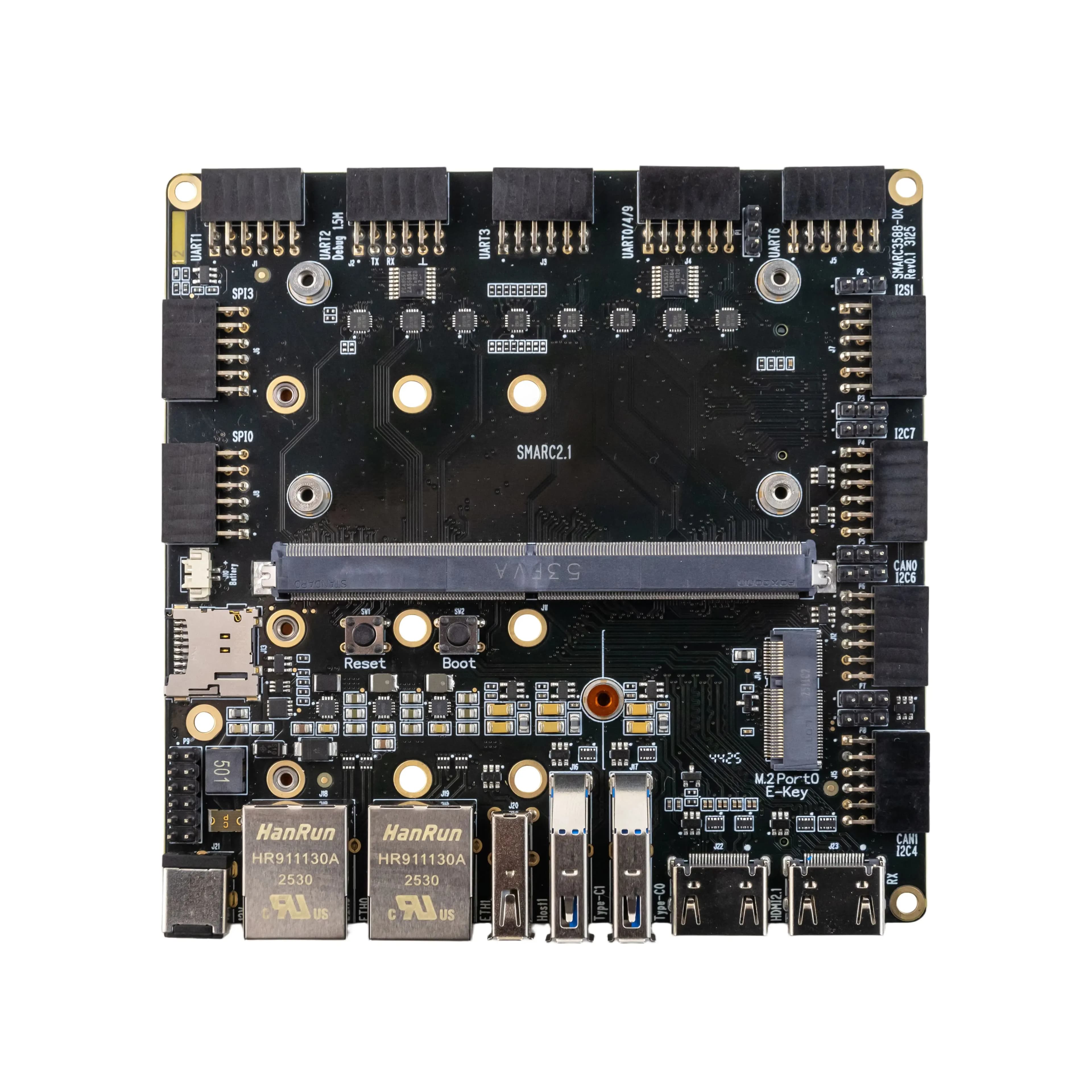

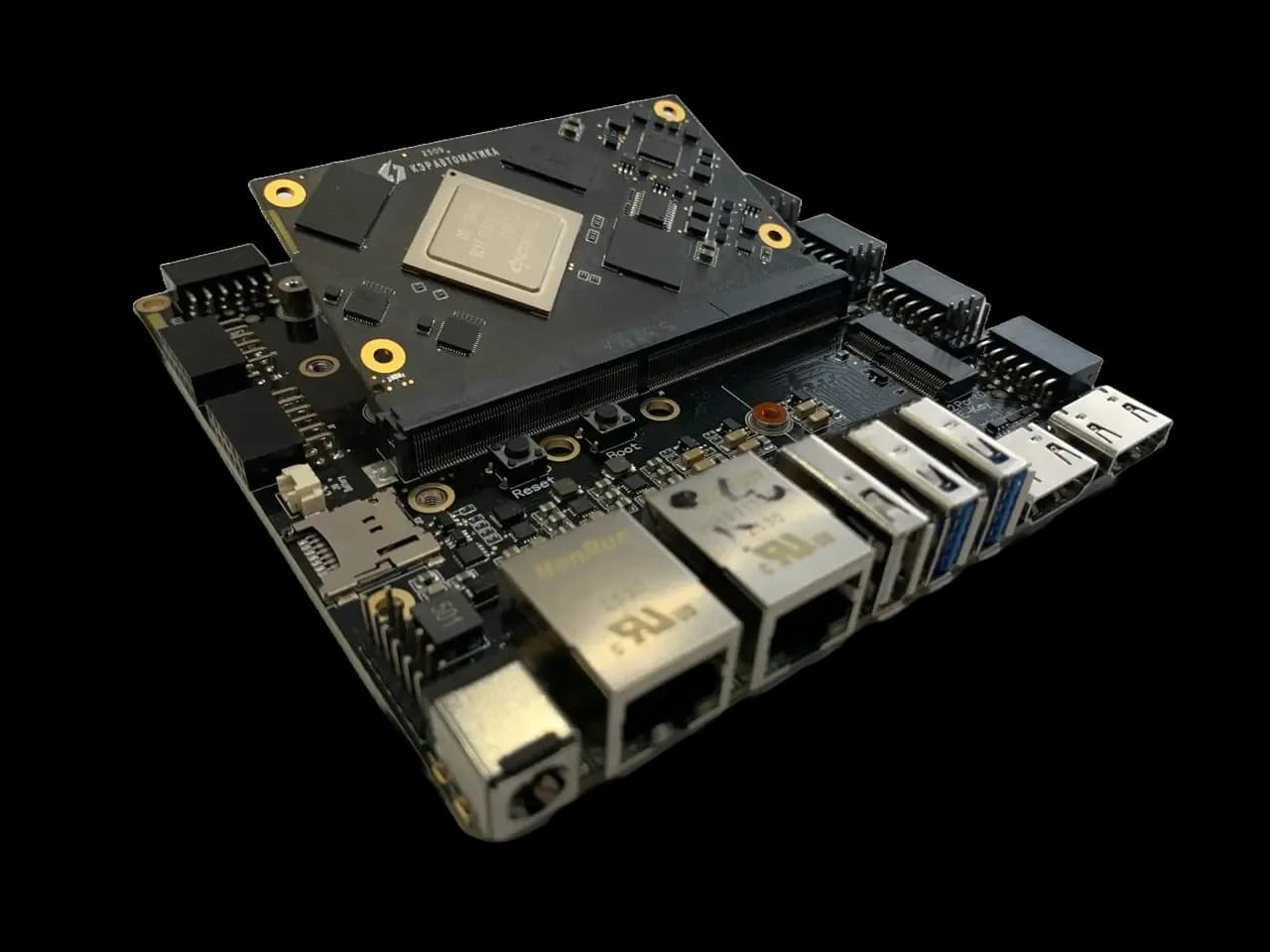

Интерфейсная плата SMARC для ARS-SM-RK3588 выполнена в формате Nano-ITX и служит аппаратным мостом между вычислительным модулем на базе Rockchip RK3588 и периферией конечного устройства. Она транслирует все сигналы модуля в стандартизированные промышленные интерфейсы (HDMI, DP, LVDS, CSI, USB, GbE, CAN, UART, PCIe), предоставляя готовую, отлаженную платформу для быстрой интеграции мощного 8-ядерного процессора в специализированные встраиваемые решения.
Форм фактор | SMARC 2.1/2.0 |
|---|---|
Напряжение питания | 12 В |
Установочная потребляемая мощность max, не более | 50 Bт |
Рабочая температура | от -40℃ до 85℃ |
Внешние интерфейсы и кнопки | 2x GbE RJ-45 |
Габариты (Д х Ш х В) | 120х120х20 мм (Nano-ITX) |
Ethernet 10M/100M/1000M | 2 шт. |
|---|---|
Разъем USB 3.1 (gen 1) | 2 шт. |
Разъем USB 2.0 (gen 1) | 1 шт. |
HDMI 2.1, up to 8K / 60 fps | 2 шт. |
UART, из которых пять с полным flow управлением | 7 шт. |
MIPI-DSI, each up to 2560 x D-Phy V2.0, C-Phy V1.1 1600 / 60 fps | 2 шт. |
MIPI CSI, поддержка MIPI V1.2 2.5G | 2 шт. |
I2C, один из них с температурным датчиком и RTC | 8 шт. |
CAN via on-module communication offload controller for CAN | 2 шт. |
PCI-Express (Gen3) | 4 шт. |
GPIO | 24 шт. |
I2S | 2 шт. |
SD Card | 1 шт. |
