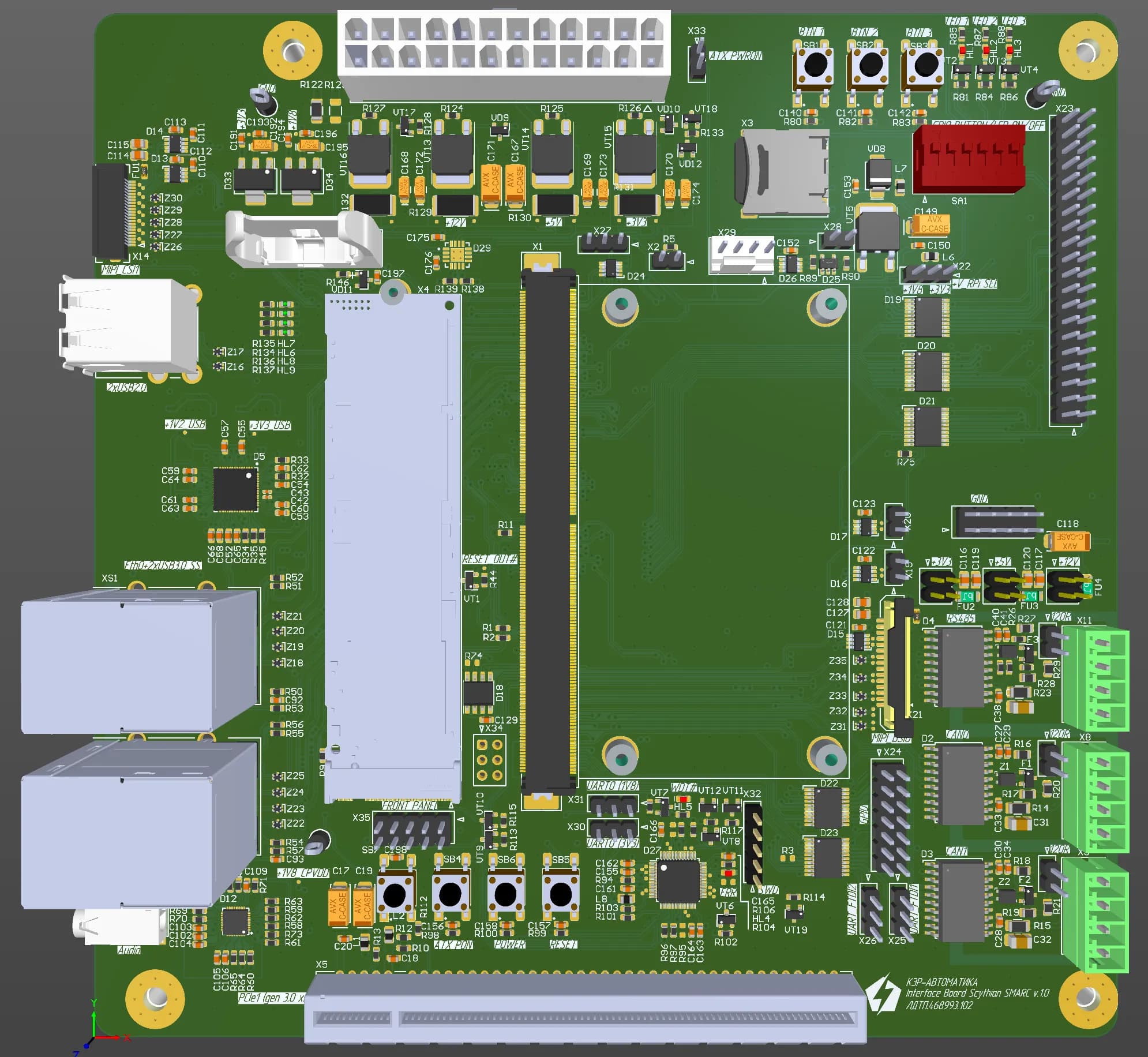

Специализированная плата для SoM модуля ARS-SMARC-SKIF на базе процессора 1892ВМ21Я, которая служит переходным звеном между вычислительным модулем (SoM) и конечным устройством. Её основная задача -обеспечить адаптацию стандартных интерфейсов SoM к конкретным требованиям конечного продукта.
Форм фактор | SMARK |
|---|---|
Внешние интерфейсы | 2x GbE RJ-45 4x USB3.0 (gen 1) 1x USB2.0 1x SSD M.2 key M 2280 (PCIe x2 gen 3 only, no SATA) 2х CAN (Isolated) 1x MIPI CSI (4lane) 1x MIPI DSI (2 lane) 1x Audio Mini Jack 3,5 Combo 1x PCIe x16 (PCIe x2 gen 3) 1x RS-485 (UART) 24 х GPIO (5х UART, 1х SPI/QSPI, 2xI2C, PWM) 1x ATX 24pin (питание) 1x SD Card |
Дополнительные возможности | Разъем подключения батарейки CR2032 Разъём – питание/управление вентилятором Кнопки ручного управления (запуск БП/старт/сброс/сон) – 4 шт. Кнопки GPIO (доступна через микроконтроллер) – 3 шт. |
Напряжение питания | 12 В (адаптер) // 12В; 5В; 3.3В |
Установочная потребляемая мощность max, не более | 150 Вт |
Рабочая температура | от -40℃ до 85℃ |
Габариты (Д х Ш х В) | 170х170х20 мм (mini-ITX) |
