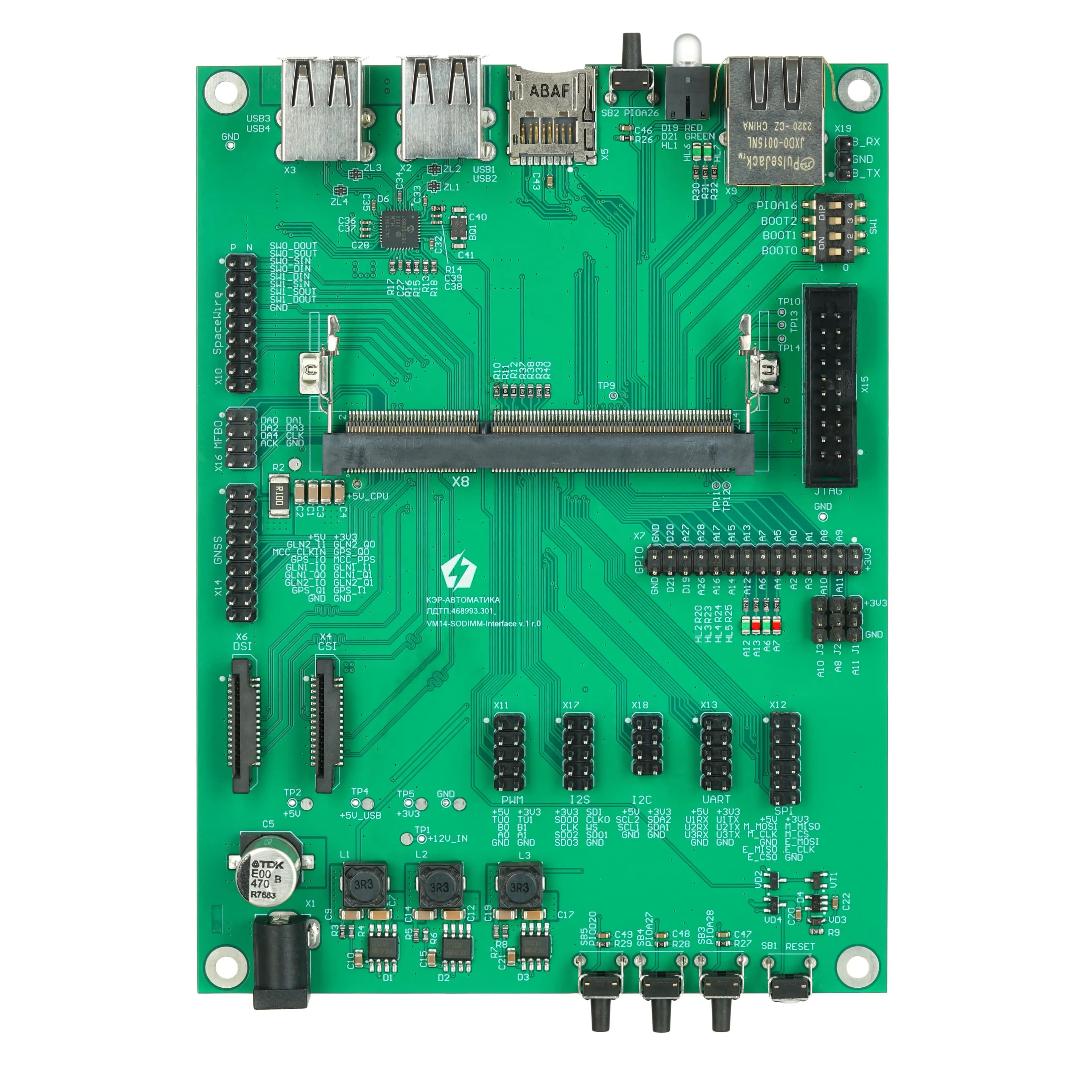

Специализированная плата для SoM модуля ARS-SD-VM14 на базе процессора 1892ВМ14Я, которая служит переходным звеном между вычислительным модулем (SoM) и конечным устройством. Её основная задача -обеспечить адаптацию стандартных интерфейсов SoM к конкретным требованиям конечного продукта.
Форм фактор | SO-DIMM |
|---|---|
Внешние интерфейсы | 1x GbE RJ-45 (10M/100M/1000M) 4x USB2.0 (gen 1) 1x USB2.0 1x MIPI CSI (2 lane + I2C) (совместим с RaspberryPi 15-pin) 1x MIPI DSI (2 lane + I2C) (совместим с RaspberryPi 15-pin) 1x MFBSP (Многоканальный буферизированный последовательный порт) 1x GNSS (Global Navigation Satellite System) 1x JTAG 2х SpaceWire (высокоскоростное соединение «точка-точка») 3x UART +1 отладочная консоль (выведено отдельно) 2х SPI 2х I2C 1х I2S 6x PWM (ШИМ) 24x GPIO 1x SD Card |
Дополнительные возможности | DIP-переключатели режима загрузки Кнопка включения/выключения Кнопки GPIO (доступны через микроконтроллер) – 3 шт. Кнопка сброса Сервисные светодиоды – 5 шт. |
Напряжение питания | 12 В. |
Установочная потребляемая мощность max, не более | 36 Вт |
Рабочая температура | от -40℃ до 85℃ |
Габариты (Д х Ш х В) | 155х115х20 мм |
